一、產品介紹

GCG-1000粉塵濃度傳感器是根據MT163-1997《直讀式粉主濃度測量儀表通用技術條件》設計制造的，采用了光散射原理可直接測量總粉塵濃度。該傳感器固定安裝在作業場所，測定數據就地顯示，同時輸出與礦井安全檢測系統相接口的頻率或RS485(任選一種)，供監測系統處理。其特點是:測量快速準確、檢測靈敏度高、性能穩定、粉塵散射比例系數可設定、直接顯示粉塵質量濃度。

GCG-1000型粉塵濃度傳感器主要用于礦山、水泥廠等粉塵作業場所，對環境內總粉塵濃度進行連續監測，既可與安全監測系統聯網使用，也可單獨作現場顯示粉塵主機結構：

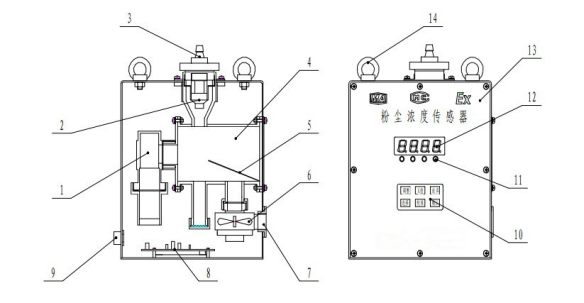

GCG-1000粉塵濃度傳感器主機的結構如圖 1 所示：

1 光電轉換器、2 激光發生器、3 進氣口、4 暗室、5 整流板、6 抽風機、7 排氣口、8 主控板、9 接口插座、10 設置鍵盤、11 狀態指示燈、12 數碼顯示屏、13 鋼制外殼、14 安裝吊環。

二、產品參數：

三、產品特點

GCG-1000防爆型粉塵監測傳感器是依據國內外先進的測塵技術研制開發的，用于檢測空氣中浮游粉塵的質量濃度，通過數碼管現場顯示并轉換成頻率信號輸出，供礦井監測或其他測控系統使用；配套防爆電源可直接監測粉塵濃度；配套防爆報警裝置，可實現預置超標報警；配套防爆分站及相關數據采集系統，可實現設備與終端的雙向鏈接，方便客戶操控。

本系統具有測量快速準確、靈敏度高、性能穩定、直接顯示并輸出粉塵質量濃度的特點

本系統廣泛適用于存在易燃易爆可燃性氣體混合物的工作環境中對作業場所總粉塵的連續監測，同時也適用于其他公共場所的環境監測。

在以下具有易燃易爆場所實現預警作用：

1、金屬生產加工：鋁粉、鋅粉、硅鐵粉、鎂粉、鐵粉、鋁材加工研磨粉等；

2、糧食生產加工：小麥、淀粉、糖、奶粉等；

3、飼料生產加工：血粉、魚粉等；

4、農副產品類：棉花、煙草、茶葉粉等；

5、林產品類：紙粉、木粉等；

6、合成材料類：塑料、染料等；

7、煤粉及其他場所。
